2023/07/29 (Sat) 障がい福祉センター 構造見学会 Category Project Report

先日行われました現場見学のご報告を致します。
コネックトラスの開発をしている三井ホーム株式会社と
ポラテック九州株式会社の方にも現場説明に来ていただき
ご説明をしていただきました。 当日は晴天に恵まれ、

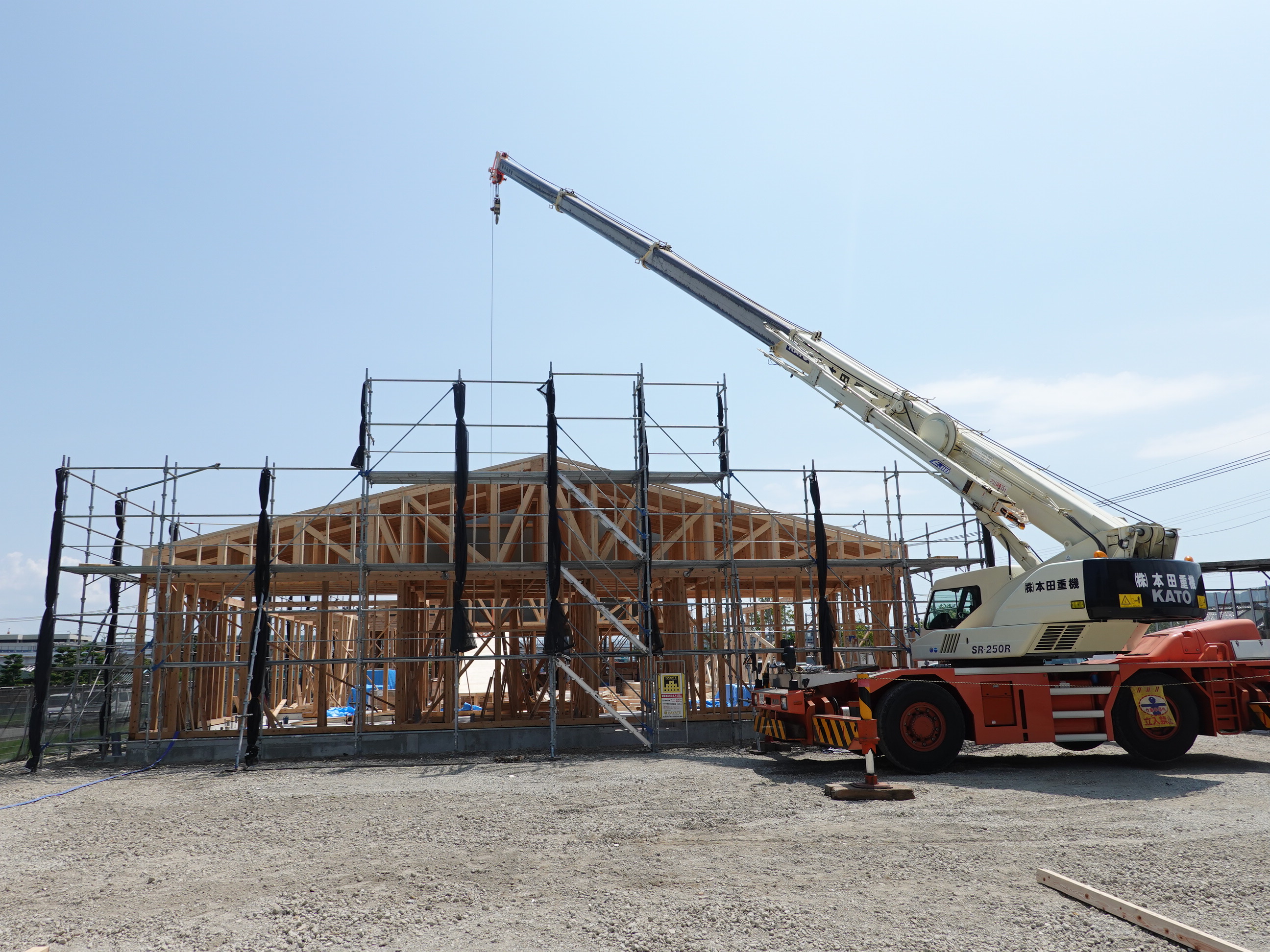

組みあがったトラスをクレーンで吊り上げ 木造軸組み横架材の上に
乗せる様子まで見学することが出来ました 。



 今回の建物は、大空間の木造建築を低コストで実現できる
ラスメタプレートコネクター（コネックトラス）を採用し
高耐久、高強度な木質トラスを使用することで、
今まで不可能と思われていたロングスパン（大空間）の施設建築を
可能にし、さらに環境に優しい建築物となっています。


メタルプレート・コネクターによる接合メタプレートコネクターは、
2×4工法におけるトラス架構に多用さ れる接合具で、プレートから
パンチアウトした多数の歯を、木材にくい込ませて固定・接合する
方法です。木材側の加工が不要で、油圧プレスによって一度に複数
の接合部を接合可能で、コスト、施工性に優れています。
複数の部材同士の複雑な接合も可能で、トラス接合部に大変有効な
接合方法です。トラスによる小屋組架構は、登り梁構造に比べて
複雑になりますが、工場で組み立てられた平面トラスを用い、
さらに写真のように小屋組架構のユニットを地組して設置することが
可能です。このため、 施工性が高く、工期も短縮できます。
トラスを2枚合わせにして用いたり、間隔を変えたりすることにより、
トラス部材の断面を変えることなく様々な荷重条件に対応することが
可能であり汎用的に用いることが可能です。
今回、トラス組みの工程を見学し、加工図面がより分かりやすく
見ることが出来るようになりました。

最後になりますが猛暑の中、構造見学会の準備をしていただきました
現場の方々に感謝申し上げます。
(kusu)
