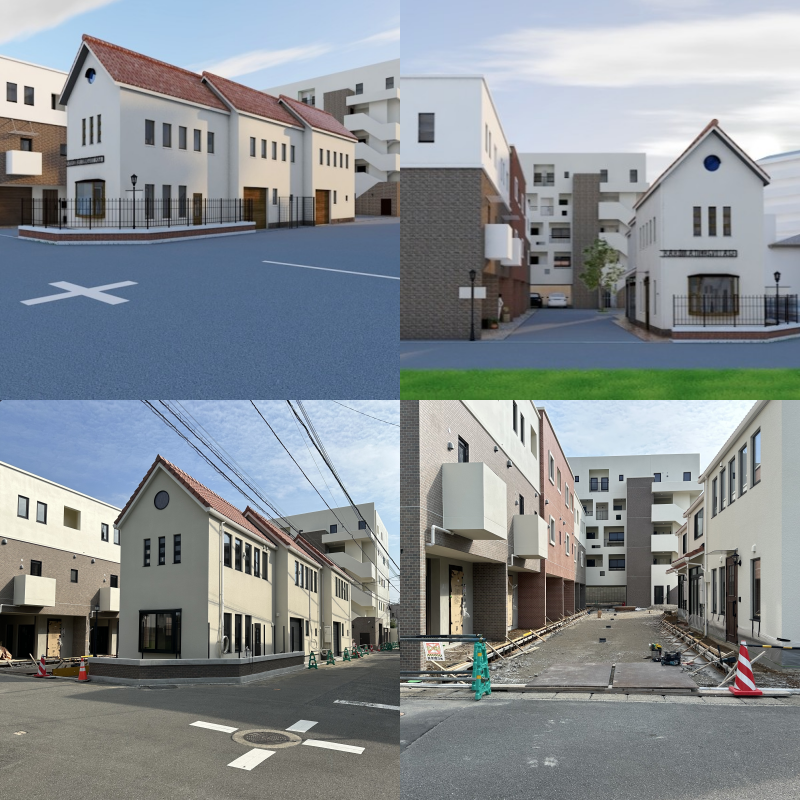

現場看板用CG作成、A棟試験掘り・試験杭を行いました
Category KGビレッジ新築工事
東区筥松に建築中のKGビレッジのレポートです。
KGビレッジとは、敷地内の中通りを中心に3棟の棟が点在する
集まって住むことを楽しむ、小さな村をイメージした賃貸住宅、賃貸事務所です。
壁式鉄筋コンクリート造 3階建て、長屋(A棟)
鉄筋コンクリート造 5階建て、共同住宅(B棟)
木造 2階建て、貸事務所(C棟)
3棟をこの夏から建設中です。
この建物のうち、先日A棟の「試験堀り」と「試験杭」の現場立ち合いを行ってきました。
支持層も予定通り、試験杭の結果により、掘削深度とトルク値を再確認してきました。
これから、杭打ち作業を100本以上行っていきます。
これから、杭打ち作業を100本以上行っていきます。
まだまだ暑さ厳しい中、頑張っていらっしゃいます。
(kusu)
-
B棟 試験堀 試験杭
Category KGビレッジ新築工事
東区筥松に建築中のKGビレッジのレポートです。
KGビレッジとは、敷地内の中通りを中心に3棟の棟が点在する
集まって住むことを楽しむ、小さな村をイメージした賃貸住宅、賃貸事務所です。
壁式鉄筋コンクリート造 3階建て、長屋(A棟)
鉄筋コンクリート造 5階建て、共同住宅(B棟)
木造 2階建て、貸事務所(C棟)
3棟をこの夏から建設中です。
先日、B棟の杭芯確認を完了。今日は杭を打設していきます。
その前に、「試験堀り」と「試験杭」といった杭を打設する前の検査を行います。
試験掘りとは、地盤を掘削して支持層を確認します。
掘削した際に土質を採取し支持層に到達したか、事前に行っているボーリング調査の土質と相違が無いか目視にて確認。
さらに電流値が試験杭において定めた管理指標に達しているか確認します。
結果、十分に達しており、ほっとしました。
次に材料の確認です。杭の長さ、径、杭種等の仕様を確認。次にプラントで練られた、根固め液と杭周固定液の密度の確認です。
秤を使い設計値の管理範囲内であることを確認します。
そしていよいよ、打設になります。
試験杭と言っても、建物を支える杭と別に打設する杭ではありません。
本杭の中から1本割り当て、実際に打設をして支持層を確認します。
杭を真っすぐに入れる為にトランシットで確認しながら打設していきます。
少し時間をおいて杭の高さを確認し、やっと1本完了しました。
午後から2本目の確認作業を行います。
残りの杭も正確に、安全に、現場の皆様、酷暑の中を頑張っていらっしゃいます。
試験掘りとは、地盤を掘削して支持層を確認します。
掘削した際に土質を採取し支持層に到達したか、事前に行っているボーリング調査の土質と相違が無いか目視にて確認。
さらに電流値が試験杭において定めた管理指標に達しているか確認します。
結果、十分に達しており、ほっとしました。
次に材料の確認です。杭の長さ、径、杭種等の仕様を確認。次にプラントで練られた、根固め液と杭周固定液の密度の確認です。
秤を使い設計値の管理範囲内であることを確認します。
そしていよいよ、打設になります。
試験杭と言っても、建物を支える杭と別に打設する杭ではありません。
本杭の中から1本割り当て、実際に打設をして支持層を確認します。
杭を真っすぐに入れる為にトランシットで確認しながら打設していきます。
少し時間をおいて杭の高さを確認し、やっと1本完了しました。
午後から2本目の確認作業を行います。
残りの杭も正確に、安全に、現場の皆様、酷暑の中を頑張っていらっしゃいます。
(kusu)
-
